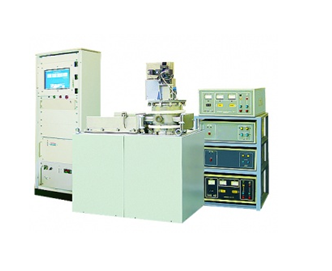

Автоматизированная шлюзовая установка плазмостимулированного осаждения слоёв из газовой фазы Caroline PECVD15

Автоматизированная шлюзовая установка плазмостимулированного осаждения слоёв из газовой фазы Caroline PECVD15 Производитель: РУ-ВЭМ
Контактное лицо: Суворов Михаил Викторович
Эл. адрес: info@ru-vem.ru
Телефон: (499) 710-60-00, (499) 710-60-11
URI сайта: www.ru-vem.ru

Назначение:

Установка поштучной обработки пластин диаметром до 200 мм. снабжена генератором плазмы высокой плотности (патент РФ № 2 171 555) со своим ВЧ-генератором возбуждения плазмы (частотой 13,56 МГц) и специальным столом с подачей от независимого генератора ВЧ-смещения для вытягивания и ускорения ионов из плазмы. В зависимости от задач Заказчика установка может быть укомплектована подогреваемым или охлаждаемым столом.

Технические характеристики и функциональные параметры:

Количество и размер подложек обрабатываемых за 1 цикл,

1шт. до Ø 200

6шт. 60х48

Предельное остаточное давление в рабочей камере, Па

8х10-4

Время полного обезгаживания, мин.

200

Давление в шлюзе загрузки-выгрузки, Па

2

Время перезагрузки пластин из шлюза в рабочую камеру, мин.

2

Количество каналов рабочих газов, шт.

4

Количество каналов для работы с агрессивными газами (Cl2 SiCl4 и т.д.), шт.

до 4

Расход подаваемых в камеру рабочих газов по каждому каналу, л/час

0÷18

ВЧ мощность, подаваемая на антенну генератора плазмы

100:900 Вт,

13,56 МГц

Частота напряжения смещения

13,56 МГц

Мощность смещения, подаваемая на столик, Вт

до 900

Равномерность на Ø 150 мм. при травлении SiO2 , %

±3

Диапазон рабочих давлений, Па

9·10-2..9·100

Габаритные размеры агрегата технологического (ширина × глубина × высота) с открытой крышкой, мм.

1450х1385х1830

Масса со стойкой питания и управления, кг.

до 1600 кг.

Конкурентные преимущества:

Установка обеспечивает:

  • стабилизацию заданного расхода технологических газов по четырём каналам и контроль расхода газа по каждому каналу;
  • автоматическое выполнение программ «от загрузки до разгрузки»;
  • перемещения подложек из шлюза на позицию осаждения и обратно при помощи автоматического манипулятора.

Установки этого типа комплектуются:

  • автоматическим согласующим устройством;
  • современным многоканальным газонапуском;
  • импортным химстойким турбомолекулярным насосом;
  • баротроном для контроля вакуума в рабочей точке;
  • установки имеют возможность комплектации лазерным контролем толщины осаждаемого слоя (опция);
  • при необходимости прогрев стола до 300ºС.

Установка предназначена для производства во всех областях микроэлектроники, микромеханики, оптической промышленности и т.д.

На установке реализованы следующие технологии:

  • осаждение тонких плёнок на диэлектрик с ионным ассистированием;
  • осаждение диэлектриков (нитрида и оксида кремния) с хорошим качеством и равномерностью, из моносилана с кислородом и азотом при «комнатных» температурах подложки;
  • осаждение разных типов плёнок (чередующихся слоёв) в одном вакуумном цикле;
  • осаждение металлических плёнок (золота, меди и др. не образующих летучих соединений) путём катодного распыления в плазме инертных газов.
